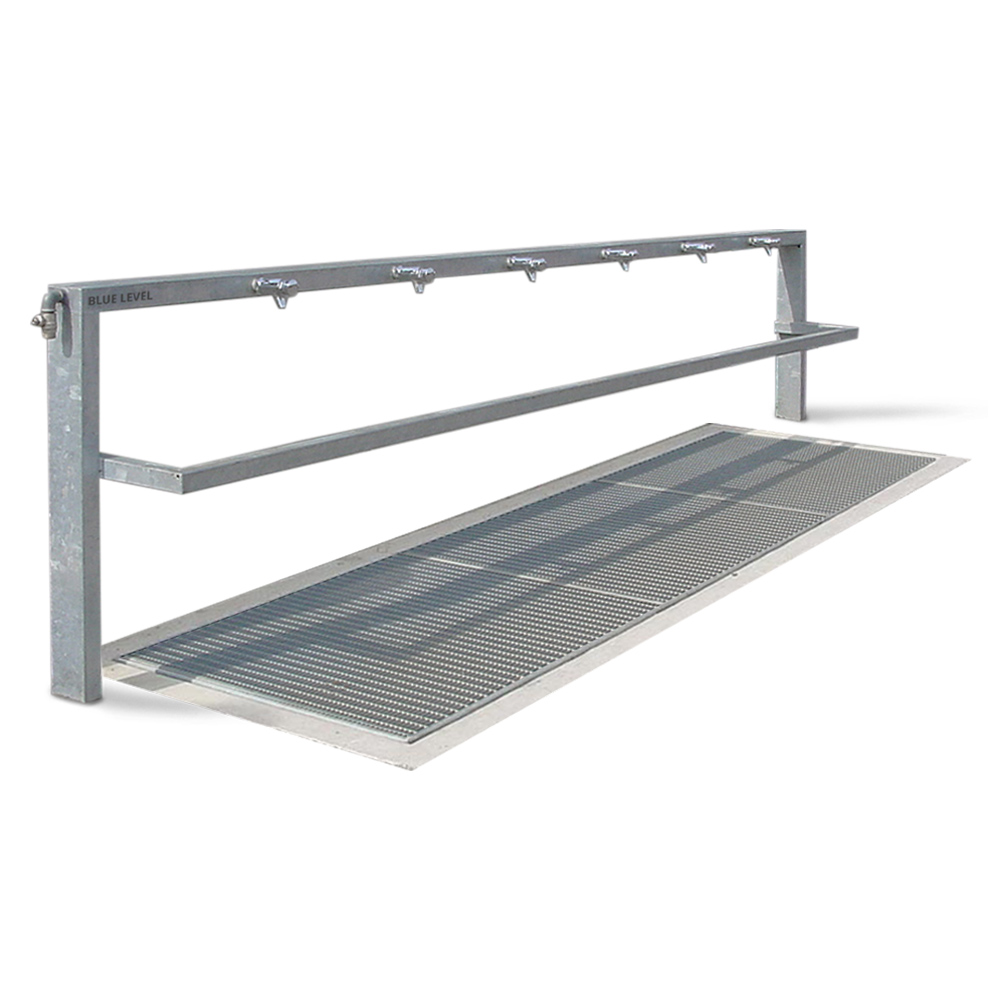

Schuhwaschanlage Einbauversion – die versenkte Lösung für Schuh- und Gerätereinigung für Aussenanlagen

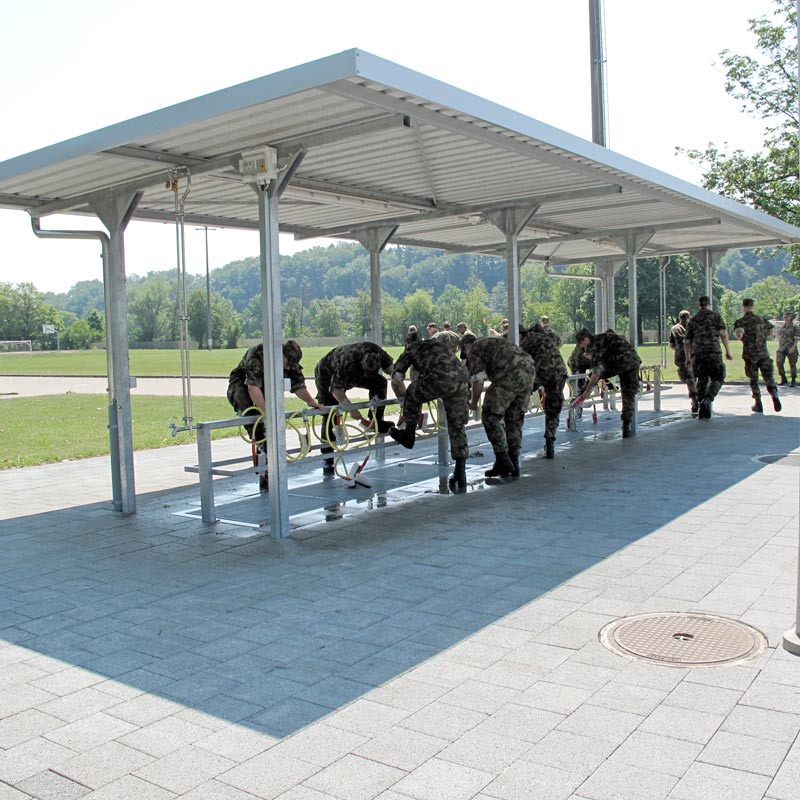

Diese Schuh- und Stiefelwaschanlage stellt eine optimale Lösung für die schnelle und komfortable Reinigung verschmutzter Fussballschuhe, Arbeitsschuhe, Wanderschuhe, Springerstiefel oder Sportschuhe. Diese robuste Beton-Schuhwaschanlage stellt eine ideale Lösung für stark frequentierte Outdoor-Anlagen dar. Dank ihrer modularen Bauart kann sie einfach an die spezifischen Bedürfnisse jedes erdenklichen Einsatzgebiets angepasst werden. Ob auf Militärstützpunkten, Sportplätzen, Polizeischulen, Schulanlagen, Gärtnereien oder landwirtschaftlichen Betrieben: Dieser Schuhreiniger sorgt für einwandfrei saubere Schuhe, ohne dass Dreck in Umkleideräume und andern Innenbereiche verschleppt wird.

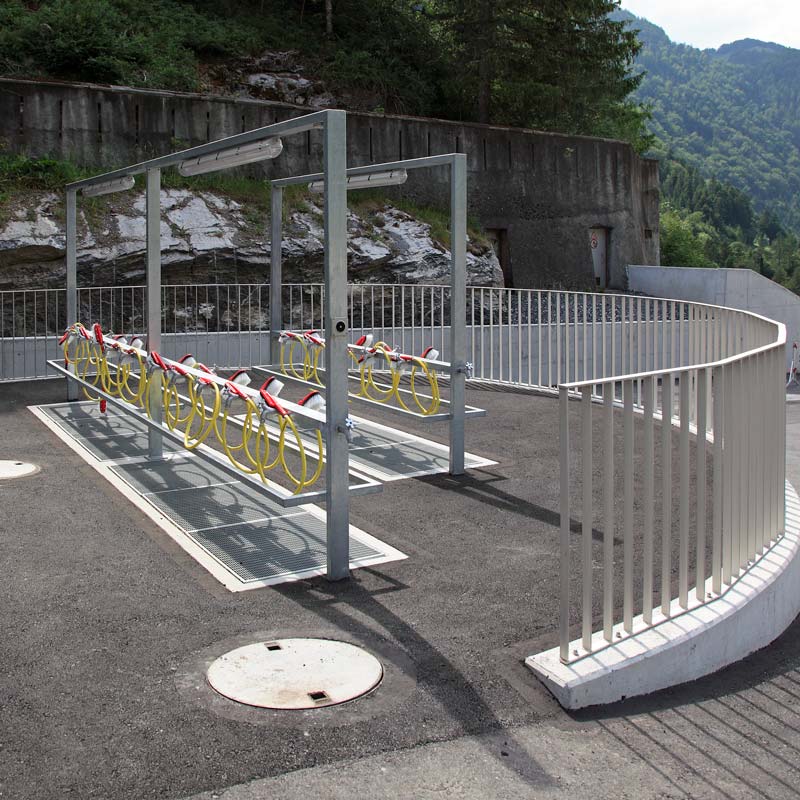

Wir bieten die Schuhwaschanlage Einbauversion mit 4, 8, 12, 16 und 24 Waschplätzen an (siehe Optionen weiter unten). Je nach gewähltem Modell sind diese ein- oder doppelseitig angebracht. Die am Waschbügel angebrachten standardisierten Hahnanschlüsse erlauben eine freie Auswahl der Wasserhähne und Handwaschbürsten (siehe Zubehör). Zusätzlich sorgt ein am Bügel montierter Auflagebügel für einen bequemen und sicheren Stand bei der Schuhreinigung.
Die Schuhwaschanlage Einbauversion besteht je nach Ausführung aus 1-4 Waschtrögen aus schalungsglattem, armiertem Beton, welche ebenerdig in den Boden eingelassen werden. Für den Wasserablauf, welcher wahlweise links oder rechts Positioniert werden kann, werden Schachtfutter für PVC- Rohre (NW 100) mitgeliefert. Die einzelnen Tröge sind mit 2-3 verzinkten Stahlgitterrosten versehen. Diese lassen sich für eine einfache Reinigung der Stiefelwaschanlage leicht entfernen.
Die Wasserzufuhr erfolgt über einen Waschbügel, welcher aus feuerverzinkten Stahl-Profilen (100 x 50 mm) besteht. Dieser ist, je nach gewählter Ausführung, mit 4-24 Wasserhahnanschlüssen (1/2″) ausgestattet. Zusätzlich verfügt der Schuhreiniger über einen Schlauchanschluss (3/4″/ LW 16). Über eine eingeschweisste, feuerverzinkte Anschlussmuffe (1″) wird das Frischwasser in die Waschanlage geleitet. Wie beim Wasserablauf ist auch für den Anschluss eine links- oder rechtsseitige Installation wählbar.
Hinweise:
- Bitte geben Sie uns bescheid ob der Anschluss und Ablauf links oder rechts installiert werden soll (beachten Sie die Zeichnung)
- Leitungen und Waschbügel sollten vor Inbetriebnahme gespült werden
- Max. Leitungsdruck beträgt 5 bar
- Feinfilter in die Zuleitung einbauen
- Die Leitung hält einem Betriebsdruck von max. 6 bar stand. Falls ein erhöhter Druck vorhanden ist, muss bauseitig ein Druckreduzierventil eingebaut werden
- Bei Frostgefahr muss die Leitung entleert werden
- Die Preise verstehen sich ohne bauseitige Vorarbeiten, Einbau und Transport. Die Montage ist durch einen ortsansässigen Sanitärinstallateur/Bauunternehmen vorzunehmen
- Wasserhähne sind nicht im Lieferumfang enthalten. Unter Zubehör finden Sie eine Reihe möglicher Hähne und Waschbürsten
- Vor der Montage müssen bauseitig Fundation / Auflage, Wasseranschluss und Kanalisationsanschluss mit Schlammfangsammler installiert werden
Option:
Schuhwaschanlage Einbauversion, 4 Reinigungsplätze, einseitig
1 Waschtrog 2-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
2 Gitterroste (herausnehmbar)
1 Waschbügel 4er einseitig nutzbar
4 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 990 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:

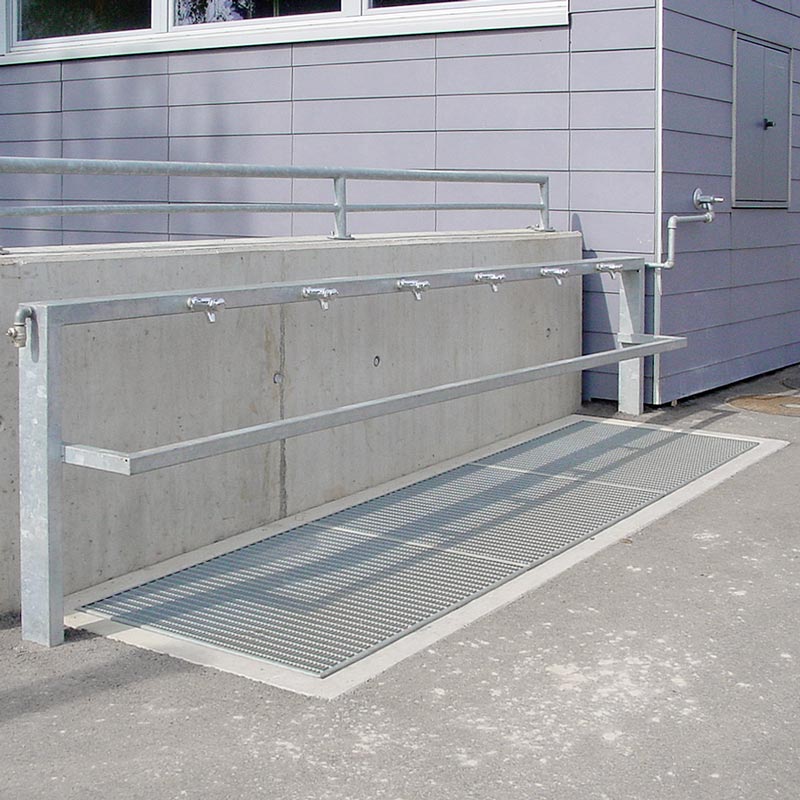

Schuhwaschanlage Einbauversion, 6 Reinigungsplätze, einseitig
1 Waschtrog 3-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
3 Gitterroste (herausnehmbar)
1 Waschbügel 6er einseitig nutzbar
6 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 1’485 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:

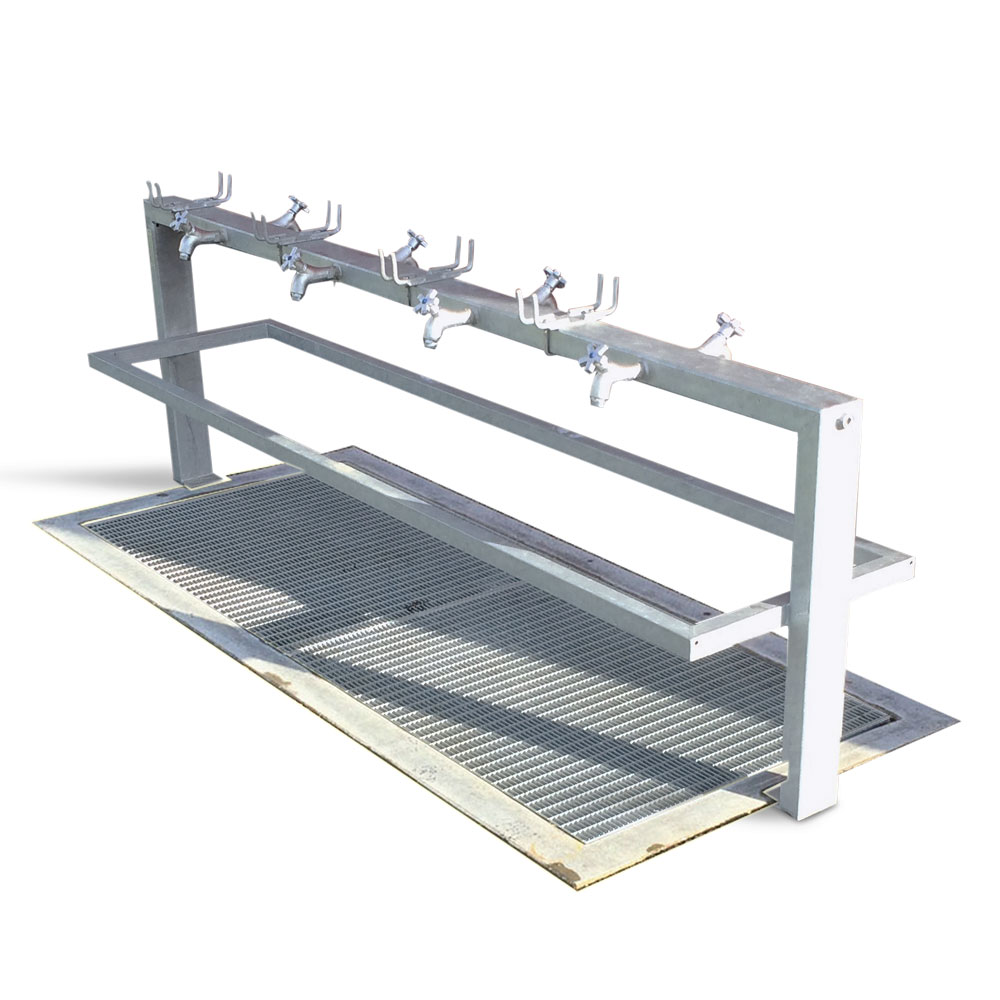

Schuhwaschanlage Einbauversion, 8 Reinigungsplätze, doppelseitig
1 Waschtrog 2-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
2 Gitterroste (herausnehmbar)
1 Waschbügel 8er doppelseitig nutzbar
8 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 998 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:

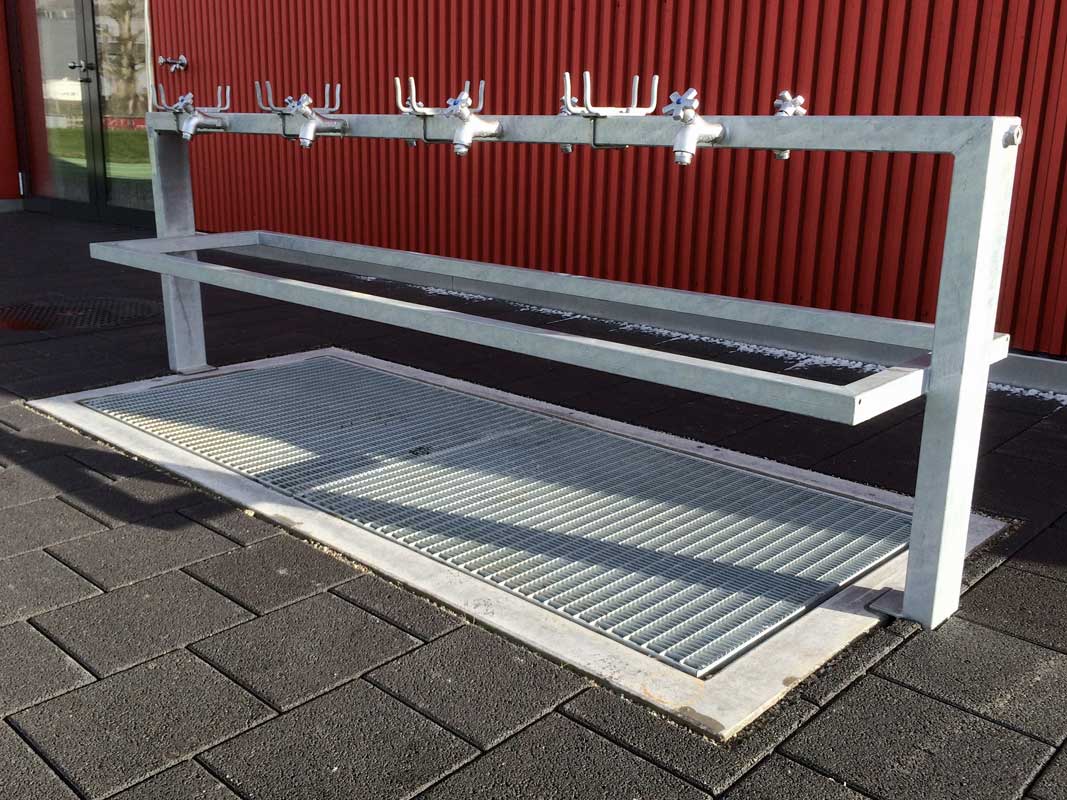

Schuhwaschanlage Einbauversion, 8 Reinigungsplätze, einseitig
2 Waschtröge 2-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
4 Gitterroste (herausnehmbar)
1 Waschbügel 8er einseitig nutzbar
8 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 1’970 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:

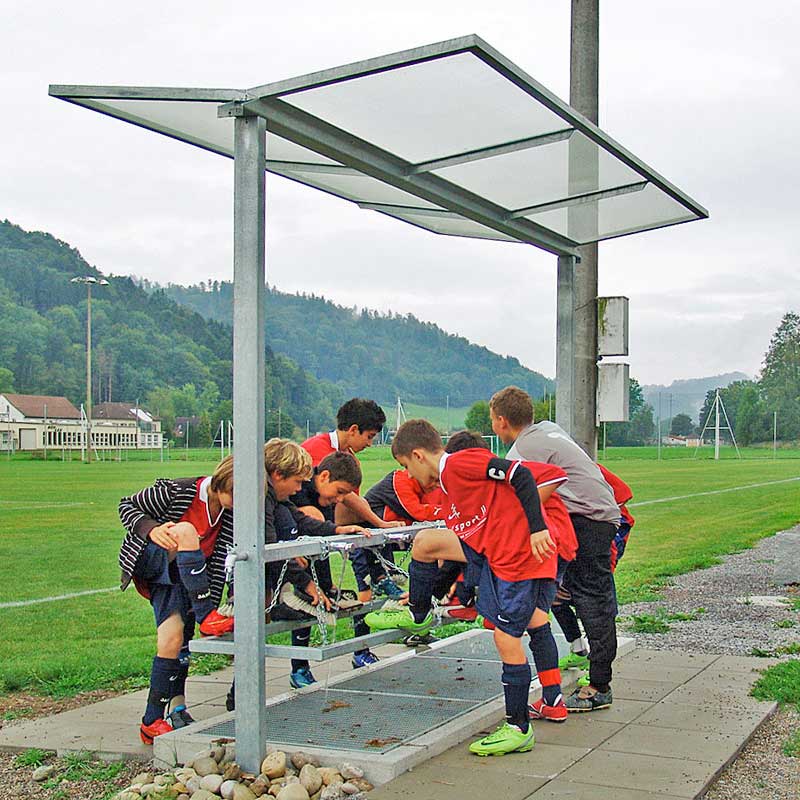

Schuhwaschanlage Einbauversion, 12 Reinigungsplätze, doppelseitig
1 Waschtrog 3-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
3 Gitterroste (herausnehmbar)
1 Waschbügel 12er doppelseitig nutzbar
12 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 2’956 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:
Schuhwaschanlage Einbauversion, 12 Reinigungsplätze, einseitig
2 Waschtröge 3-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
6 Gitterroste (herausnehmbar)
1 Waschbügel 12er einseitig nutzbar
12 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 2’956 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:
Schuhwaschanlage Einbauversion, 16 Reinigungsplätze, doppelseitig
2 Waschtröge 2-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
4 Gitterroste (herausnehmbar)
1 Waschbügel 16er doppelseitig nutzbar
16 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 1’986 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
Option:
Schuhwaschanlage Einbauversion, 24 Reinigungsplätze, doppelseitig
2 Waschtröge 3-Rost-Betonelement Typ „Schuhwaschanlage Einbauversion“
6 Gitterroste (herausnehmbar)
1 Waschbügel 24er doppelseitig nutzbar
24 Anschlüsse für Wasserhähnen
1 seitlicher Schlauchanschluss mit Schlauchverschraubung 3/4″
Gewicht: 2’980 kg
Wasserhähnen sowie Handwaschbürsten sind als Zubehör erhältlich.
- Gehäuse: Beton-Waschtrog
- Rost: feuerverzinkte Gitterroste und Waschbügel
- Abmessungen: Ausführung 4 Reinigungsplätze, einseitig:
- Abmessung: 235 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 2 Roste: 221 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 4er einseitig: 234 cm x 120 cm (Breite x Höhe)
- Gewicht: 990 kg
- Gewicht Betonelement: 953 kg
- Gewicht Waschbügel: 37 kg
- Artikelnummer: SWAB-00451
- Abmessungen: Ausführung 6 Reinigungsplätze, einseitig:
- Abmessung: 334 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 3 Roste: 320 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 6er einseitig: 334 cm x 120 cm (Breite x Höhe)
- Gewicht: 1'485 kg
- Gewicht Betonelement: 1'430 kg
- Gewicht Waschbügel: 55 kg
- Artikelnummer: SWAB-00452
- Abmessungen: Ausführung 8 Reinigungsplätze, doppelseitig:
- Abmessung: 235 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 2 Roste: 221 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 8er doppelseitig: 234 cm x 120 cm (Breite x Höhe)
- Gewicht: 998 kg
- Gewicht Betonelement: 953 kg
- Gewicht Waschbügel: 45 kg
- Artikelnummer: SWAB-00453
- Abmessungen: Ausführung 8 Reinigungsplätze, einseitig:
- Abmessung: 456 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 2 Roste: 221 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 8er einseitig: 454 cm x 120 cm (Breite x Höhe)
- Gewicht: 1'970 kg
- Gewicht Betonelement: 2 x 953 kg
- Gewicht Waschbügel: 64 kg
- Artikelnummer: SWAB-00454
- Abmessungen: Ausführung 12 Reinigungsplätze, doppelseitig:
- Abmessung: 334 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 3 Roste: 320 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 12er doppelseitig: 334 cm x 120 cm (Breite x Höhe)
- Gewicht: 1'498 kg
- Gewicht Betonelement: 1'430 kg
- Gewicht Waschbügel: 68 kg
- Artikelnummer: SWAB-00455
- Abmessungen: Ausführung 12 Reinigungsplätze, einseitig:
- Abmessung: 654 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 3 Roste: 320 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 12er einseitig: 654 cm x 120 cm (Breite x Höhe)
- Gewicht: 2'956 kg
- Gewicht Betonelement: 2 x 1'430 kg
- Gewicht Waschbügel: 96 kg
- Artikelnummer: SWAB-00456
- Abmessungen: Ausführung 16 Reinigungsplätze, doppelseitig:
- Abmessung: 456 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 2 Roste: 221 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 16er doppelseitig: 454 cm x 120 cm (Breite x Höhe)
- Gewicht: 1'986 kg
- Gewicht Betonelement: 2 x 953 kg
- Gewicht Waschbügel: 80 kg
- Artikelnummer: SWAB-00457
- Abmessungen: Ausführung 24 Reinigungsplätze, doppelseitig:
- Abmessung: 654 cm x 100 cm x 120 cm (Breite x Tiefe x Höhe)
- Abmessung Betonelement, 3 Roste: 320 cm x 100 cm x 25 cm (Breite x Tiefe x Höhe)
- Abmessung Waschbügel 24er doppelseitig: 654 cm x 120 cm (Breite x Höhe)
- Gewicht: 2'980 kg
- Gewicht Betonelement: 2 x 1'430 kg
- Gewicht Waschbügel: 120 kg
- Artikelnummer: SWAB-00458
- Wasserzulauf: Wasseranschlussmuffe 1", wahlweise rechts oder links angebracht
- Wasserablauf: PVC-Muffe NW 100, wahlweise rechts oder links angebracht
- Max. Leitungsdruck: 5 bar
- Max. Betriebsdruck: 6 bar
- Stromanschluss: kein Stromanschluss nötig
- Garantie: 2 Jahre
